5. Device 연동 절차¶

이 매뉴얼은 OVS플랫폼에 연결되는 단말장치, OVC를 개발하는 파트너들을 위한 것으로 장치(OVC)가 어떻게 플랫폼과 통신하는지 설명합니다.

장치 연동을 위해서는 5. 구성요소(Entity) 등록 를 참고하여 구성요소 등록을 마치셔야합니다. 자세한 API 규격 및 Device 연동 예는 7. API 규격 과 9. Device Simulator 를 참고하십시오. 실제 OVC 단말과 OVS플랫폼이 주고받는 메세지에 대한 상세한 내용은 8. 메세지 포맷 을 참고하십시오.

OVS 플랫폼과 OVC를 연동하여 서비스하기 위해서는 다음의 VSC Interface를 이해하여야 합니다.

VSC Interface

VSC Interface 는 OVC 와 OVS 간 인터페이스이며, 해당 인터페이스는 MQTT 프로토콜로 개발되었습니다.

본 섹션에서는 vsc interface 상에서 OVS 기능을 활용한 프로토콜을 명세하며, 상세 프로토콜은 3.2. Device Types 에 명세된 단말의 타입에 따라 상이하게 기술됩니다.

Note

본 절을 이해하기 위해서 아래 명시된 프로토콜 및 프로그래밍 언어에 대한 이해가 필요합니다.

MQTT Protocol

Node.js Program Language

5.1. VSC Interface for `OVC-G`¶

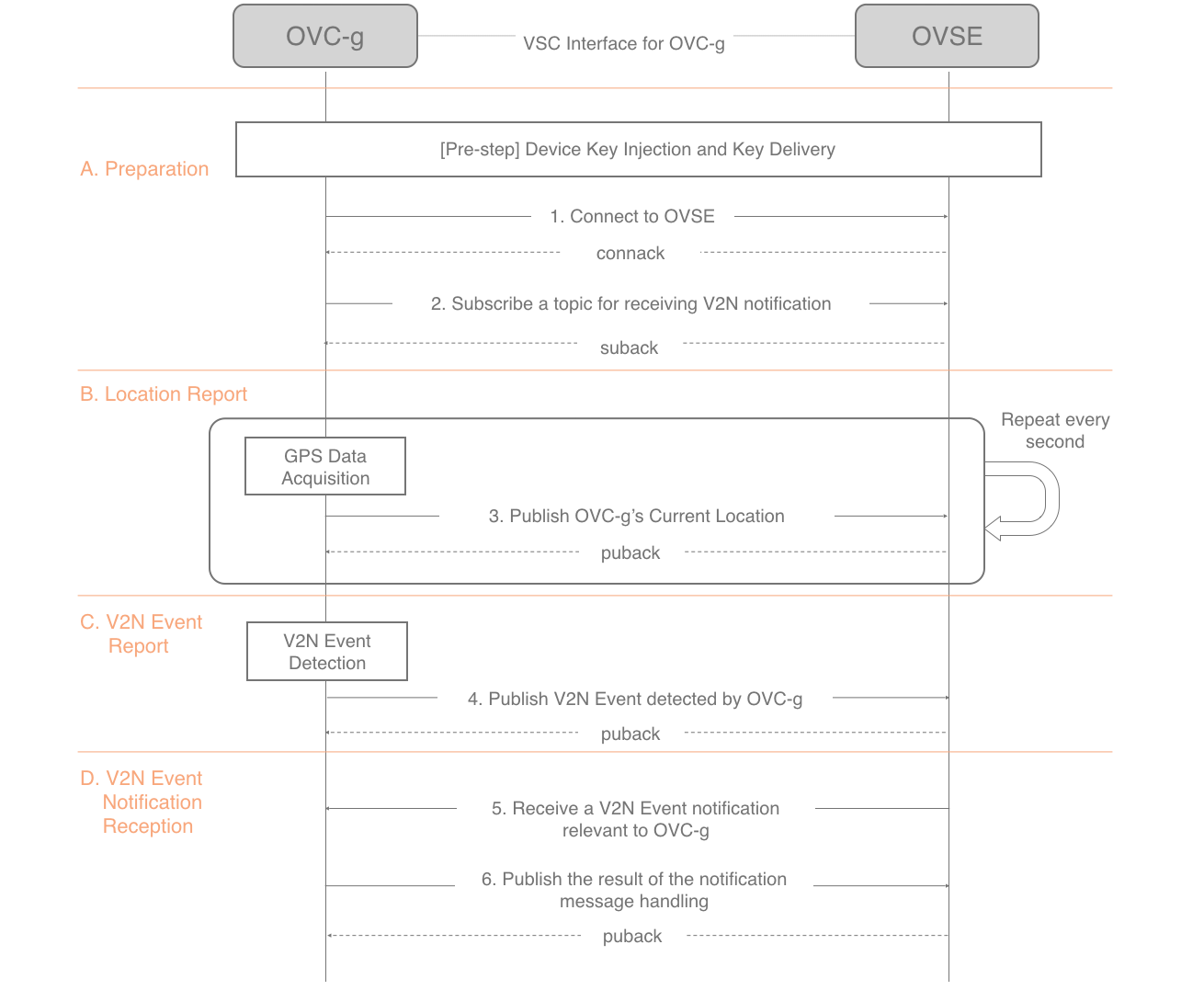

OVC-G 단말을 위한 VSC Interface의 Flow는 다음과 같으며, 각 단계별로 절차를 Node.js 기반 코드로 소개합니다.

도식화된 Flow는 크게 4가지 단계 Stage 로 구성됩니다. 일반적으로 V2N Event Report 와 V2N Event Notification Reception 은 순서와 상관없이 이벤트 발생에 따라 비동기적으로 발생합니다.

Stages	Description
Preparation	OVC-G가 OVS 상호 간 서비스를 호출하기 위해서 필요한 연결, 인증, 푸시 메세지 수신을 위한 설정 등 기본적인 항목을 준비하는 단계
Location Report	OVC-G가 GPS로부터 수신한 현재 위치를 OVS에 주기적으로 보고하는 단계
V2N Event Report	OVC-G가 VAC로부터 전달받은 V2N Event를 OVS에 보고하는 단계
V2N Event Notification Reception	OVS가 타 OVC로부터 전달받은 V2N Event 중 해당 OVC-G와 관련된 Event를 푸시하여 OVC-G가 수신하는 단계

아래부터는 상기 VSC-G Flow의 순서를 간단한 예제 코드와 함께 설명합니다.

5.1.1. Preparation¶

Preparation 단계는 OVS에 접속하는 단계와 토픽 Subscription의 두 단계로 구성됩니다.

5.1.1.1. Connect to OVS¶

Connect to OVS 는 OVC-G가 OVS에 연결하는 단계입니다. MQTT Broker에 접속하는 connect 단계 MQTT Connect 와 동일합니다. 단, 접속할 때는 다음 Parameter를 적용하여 connect 합니다.

Parameters	Value
host	tcp://192.168.1.170 (Will be changed)
port	1883 (Will be changed)
username	발급된 고객사의 userName (ex. 제조사 할당 Serial Number)
password	발급된 고객사의 passWord (ex. 제조사 할당 Access Token(20자리) 값)
clientId	단말 식별 번호 (기능상 UserName과 동일하게 처리 가능)
cleanSession	true
keepAlive	60

Username 필드에는 해당 단말의 식별자를 입력합니다. 예를 들어 제조사에서 할당하는 고유의 Serial Number가 이에 해당할 수 있습니다.

Password 필드에는 Credentials ID 값을 입력합니다. 단말의 Credentials ID 값 역시 제조사에서 단말별로 고유 할당하는 것으로 20자리의 Access Token 값이 되겠습니다.

cleanSession 필드가 true면 이전 세션 정보가 아직 존재할 경우 클라이언트와 서버에서 이전 세션 정보를 삭제합니다.

Example Code

var mqtt = require('mqtt');

//OVS 접속 및 설정
var messageSender = mqtt.connect({
    host: 192.168.1.170,
    port: 1883,
    username: {고객사에서 등록한 username},
    password: {고객사에서 등록한 password},
    clean: true,
    keepalive: 60,
    protocol: 'mqtt'
});

//OVS 접속 시도에 따른 Callback
messageSender.on('connect', function(connack) {

    if (connack.cmd == 'connack'){
        // 성공적인 OVS 접속
    } else
        // 접속 실패, 및 원인 파악 필요
});

5.1.2. Location Report¶

OVS 기반 V2N 서비스를 위해서는 OVC-G 단말의 위치가 주기적으로 OVS로 전송이 되어야 합니다.

5.1.2.1. Publish OVC-G’s Current Location¶

Publish OVC-G's Current Location 순서에서 선행되어야 하는 조건은 OVC-G 단말이 GPS 센서로 현재 자신의 위치 좌표를 받는 것입니다. GPS 좌표를 정상적으로 수신 한 경우에 OVC-G는 자신의 위치를 OVS에 전달 Publish 합니다. 전달 시에는 다음의 Topic에 Publish를 합니다.

추가로 본 과정은 OVC-G가 GPS 좌표를 획득할때 마다 반복되며, 일반적으로 V2N 서비스 품질을 고려하여서는 최소 1초 주기의 전송을 Recommend 합니다. 물론 고객사의 입장에 따라 주기가 증가할 수 있으나, 주기가 증가할 수록 일부 V2N 서비스 및 서비스 품질이 떨어집니다.

Topic	v2x/location
메시지 포맷	8.2.1.1. OVC-G 주기보고 메세지 타입 참고

Example Code

var locationReportData = {
  "time": new Date().getTime(),
  "dev_type": {dev_type},
  "dev_id": {deviceID},
  "speed": {speed},
  "location": {
    "lat": {lat},
    "lon": {lon}
  }
};

sendingMSG = JSON.stringify(eval(locationReportData));
messageSender.publish('v2x/location', sendingMSG, {qos: 1}, function());

5.1.2.2. Publish V2N Event detected by OVC-G¶

Publish V2N Event detected by OVC-G 순서에서는 OVC-G가 VAC로부터 해당 단말이 인식한 V2N Event를 수신 받은 경우, 이를 OVS에 리포팅하여 OVS가 다른 OVC 에게 전달하는 과정을 유도하는 과정을 기술합니다.

Topic은 아래와 같은 룰을 따라 설정합니다.

Topic	v2x/event
메시지 포맷	8.2.1.2. OVC-G 비주기보고 메세지 타입 참고

Example Code

var v2xEventReportData = {
  "time": new Date().getTime(),
  "dev_Type": 1,
  "dev_id": 3333,
  "event_Type": 201,
  "distanceToEvent": 679,
  "location": {
    "lat": latitudeValue[sequence % latitudeValue.length],
    "lon": longitudeValue[sequence % latitudeValue.length]
  }
};

sendingMSG = JSON.stringify(eval(v2xEventReportData));
messageSender.publish(utils.eventTopic, sendingMSG, {qos: config.qos}, function(){
  console.log(colors.cyan('Message [JSON | ' + Buffer.from(JSON.stringify(eval(v2xEventReportData))).length + ' Bytes] : '
  + JSON.stringify(eval(v2xEventReportData), 0, 2) + '\n'));
});

5.1.3. V2N Event Notification Reception¶

5.1.3.1. Receive a V2N Event Notification relevant to OVC-G¶

Receive a V2N Event Notification relevant to OVC-G 순서는 OVS에서 타 OVC로부터 수신 받은 V2N 이벤트 중에서 해당 OVC-G와 연계된 이벤트인 경우에 해당 이벤트 메세지를 푸시 형태로 수신하는 순서입니다.

기존 2번 순서에서 Subscribe한 Topic으로 해당 메세지를 수신하게 되며, 해당 단계를 구현하기 위한 샘플 코드는 아래와 같습니다.

Example Code

messageSender.on('message', function(topic, message) {
    var msgs = message.toString();
    var topic = topic.toString();
    var requestId = topic.toString().split('/')[5];

    // 수신한 V2N 메세지 로그 출력
    if (msgs != null){
    console.log(colors.magenta(' == Receive the V2N event Message from OVS == ') + '\n');
    console.log(colors.magenta('Topic :' + topic + '\n'
    + 'Message : ' + JSON.stringify(JSON.parse(msgs), 0, 2) + '\n'));

    // 수신한 메세지 처리 결과를 OVS에 보고하는 함수 호출
    // 상기 함수는 다음 단계와 연계됨
    responseOVSEventMsg(requestId);
    }
});

그리고 이때 수신되는 Event 메세지의 종류는 :ref:`8.3 OVS >> OVC-G Message <message-format-ovcg-ovsev2nevent>`을 참고하시기 바랍니다.

5.1.3.2. Publish the result of the notifcation message handling¶

Publish the result of the notifcation message handling 순서는 OVC-G에서 5번째 순서에서 수신한 이벤트를 처리한 결과를 OVS로 송신하는 순서입니다. 본 순서는 향후 OVS를 활용하는 고객사들께서 V2N 서비스 통계 자료 제공에 중요한 과정입니다.

OVS에서 발송한 메세지의 처리 결과를 일정 시간(To-be-specified) 내 수신하지 못하면 정상 처리가 안된 것으로 간주합니다.

처리 결과 코드 (To-be-specified)

Example Code

function responseOVSEventMsg(arg){

    var sendingMessageObj = {
      "results" : 2000
    };

    var sendingMessageJSON = JSON.stringify(sendingMessageObj, 0, 2);

    messageSender.publish(utils.eventAckTopic, sendingMessageJSON, {qos: config.qos}, function() {
      console.log(colors.magenta(' == Successfully sending a ACK message to OVS == ') + '\n');
      console.log(colors.cyan('Message : ' + sendingMessageJSON) + '\n');
    });
}

5.2. VSC Interface for `OVC-M`¶

OVC-M 단말을 위한 VSC Interface의 Flow는 다음과 같으며, 각 단계별로 절차를 Node.js 기반 코드로 소개합니다.

OVC-M 과 OVC-G의 가장 큰 차이는 T맵의 사용 유무입니다.

OVC-M은 T맵을 가지고 있으므로, 현재 자신의 위치 정보를 자체적으로 판단하여 OVS와 통신할 수 있습니다.

그래서 OVC-G와 다른 Flow를 보이며, 이에 따라 주고받는 데이터도 달라집니다.

도식화된 Flow는 크게 4가지 단계 Stage 로 구성됩니다. 가장 중요한 부분은 Location Topic Update 부분입니다.

Stages	Description
Preparation	OVC-M과 OVS 상호 간 서비스를 호출하기 위해서 필요한 연결, 인증의 기본 준비 단계
Location Topic Update	OVC-M이 탑재한 T맵을 기반으로 현재 위치의 도로정보를 파악하고, 이를 기반으로 V2N 이벤트 송/수신을 위한 Topic을 만드는 단계
V2N Event Report	OVC-M에서 감지한 V2N Event를 OVS에 보고하는 단계
V2N Event Notification Reception	OVS가 타 OVC로부터 전달받은 V2N Event 중 해당 OVC-M와 연관된 Event를 푸시하여 OVC-M이 수신하는 단계

아래부터는 상기 VSC-M Flow의 순서를 간단한 예제 코드와 함께 설명합니다.

5.2.1. Preparation¶

5.2.1.1. Connect to OVS¶

Connect to OVS 는 OVC-M이 OVS에 연결하는 단계로 OVC-G와 동일합니다. MQTT Broker에 접속하는 connect 단계 MQTT Connect 참고 와 동일합니다. 단, 접속할 때는 다음 Parameter를 적용하여 connect 합니다.

Parameters	Value
host	tcp://192.168.1.170 (Will be changed)
port	1883 (Will be changed)
username	발급된 고객사의 userName (ex. 제조사 할당 Serial Number)
password	발급된 고객사의 passWord (ex. 제조사 할당 Access Token(20자리) 값)
clientId	단말 식별 번호 (기능상 UserName과 동일하게 처리 가능)
cleanSession	true
keepAlive	60

Username 필드에는 해당 단말의 식별자를 입력합니다. 예를 들어 제조사에서 할당하는 고유의 Serial Number가 이에 해당할 수 있습니다.

Password 필드에는 Credentials ID 값을 입력합니다. 단말의 Credentials ID 값 역시 제조사에서 단말별로 고유 할당하는 것으로 20자리의 Access Token 값이 되겠습니다.

cleanSession 필드가 true면 이전 세션 정보가 아직 존재할 경우 클라이언트와 서버에서 이전 세션 정보를 삭제합니다.

Example Code

var mqtt = require('mqtt');

//OVS 접속 및 설정
var messageSender = mqtt.connect({
    host: 192.168.1.170,
    port: 1883,
    username: {고객사에서 등록한 username},
    password: {고객사에서 등록한 password},
    clean: true,
    keepalive: 60,
    protocol: 'mqtt'
});

//OVS 접속 시도에 따른 Callback
messageSender.on('connect', function(connack) {

    if (connack.cmd == 'connack'){
        // 성공적인 OVS 접속
    } else
        // 접속 실패, 및 원인 파악 필요
});

5.2.2. Location Topic Update¶

OVC-M 단말이 OVS와 연동하여 V2N 서비스를 하기 위해서는 OVS에서 Support하는 Topic의 구독이 필요합니다.

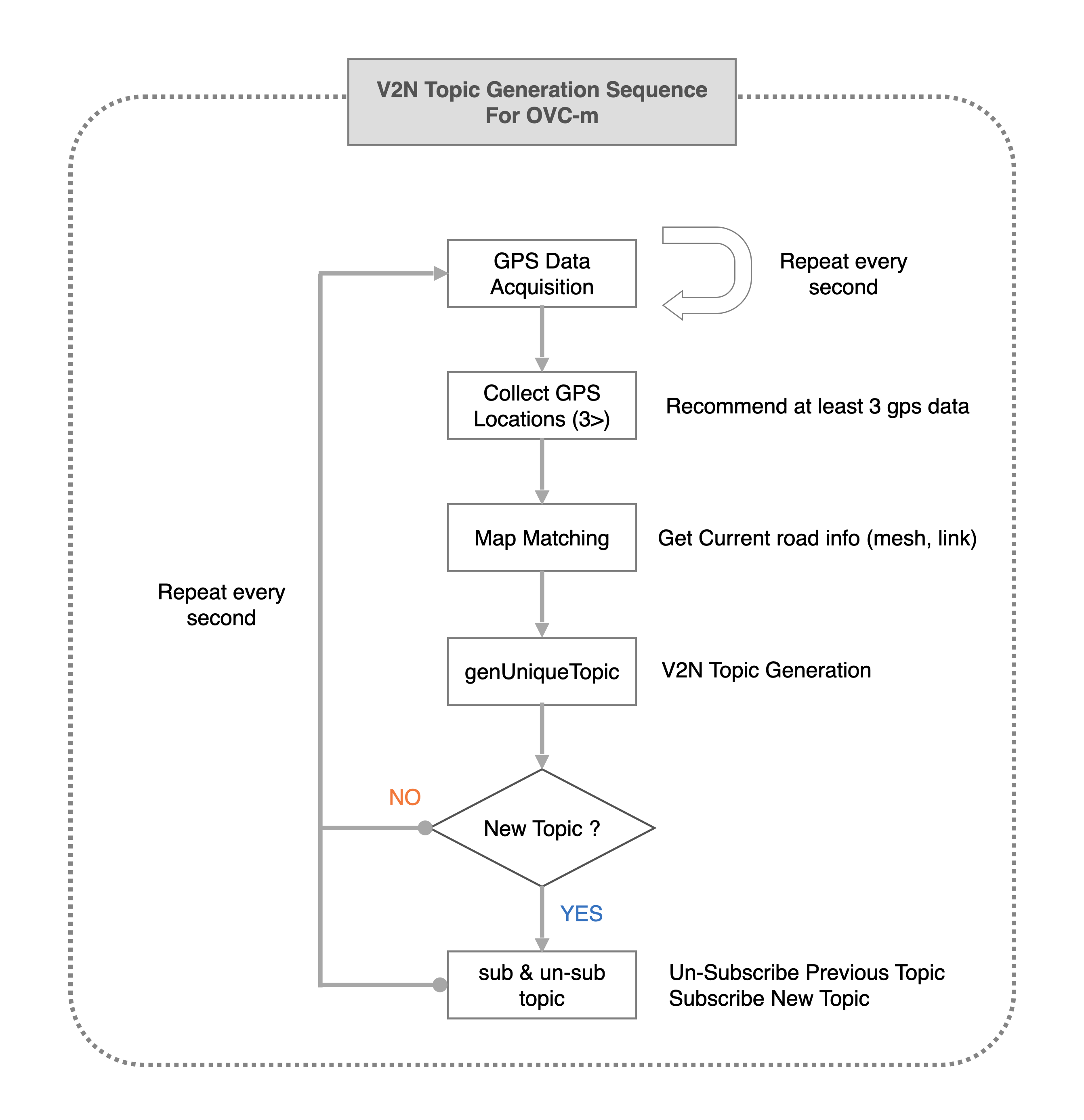

Topic을 Generation하는 과정은 아래 그림과 같습니다.

5.2.2.1. GPS Acquisition¶

가장 먼저 OVC-M 단말이 해야하는 것은 내부의 GPS 센서로부터 현재 자신의 위치 좌표를 받는 것입니다. 최소 1초 간격으로 GPS 값을 읽어 위치를 파악하는 것을 추천합니다. 이보다 더 느려지면 V2N 서비스 품질의 저하가 있을 수 있습니다.

5.2.2.2. Map Matching¶

GPS 좌표를 정상적으로 수신 한 경우, 3개 이상의 연속된 값이 누적 되면 이를 기반으로 T맵 내부 맵매칭을 진행합니다. 좌표 한개로도 값이 리턴은 됩니다. 단, 3개 이상의 연속된 좌표가 있어야 도로 방향성 등을 고려한 더 정확한 맵매칭이 이루어질 수 있습니다.

5.2.2.3. Topic Generation¶

맵매칭 결과로 T맵 내부에서 관리하는 Road Link 관리 정보를 받아, 이를 이용해서 Topic을 만듭니다. Topic을 만들기 위해 필요한 parameter는 meshId, linkId, linkDirection의 3가지 이며 그 Rule은 다음과 같습니다.

Example Code

private String genUniqueTopic(short meshId, int linkId, short linkDirection) {
    int meshLink = (meshId << 16) | linkId;
    return "NEW:" + Integer.toString(meshLink) + Short.toString(linkDirection);
}

위 샘플 코드의 결과로 나오는 값이 OVC-M 단말에서 구독해야하는 Topic이 됩니다.

Example Data

{
    "meshid": 57150000,
    "linkid": 4333,
    "location": {
        "lat": 37.37913974,
        "lon": 127.12722608
    }
}

위 데이터의 경우 Topic ``NEW:3745425731``을 만들어냅니다. (T맵 맵정보 업데이트에 따라 값은 변화될 수 있습니다.)

5.2.2.4. Topic Subscription & Un-Subscription¶

마지막으로 이 만들어진 토픽이 기존과 같은 것인지 아닌지 비교하여 (i.e. 도로에 변화가 있는 것인지 아닌지 판단하여) 변경이 있다면 기본 Topic을 Un-Subscribe하고, 새로울 Topic에 Subscribe 합니다. 변경이 없다면 기존 Topic Subscription을 유지합니다.

이를 샘플코드로 설명하면 다음과 같습니다.

Example Code

public void updateTopic(short meshId, int linkId, short linkDirection, RoadType roadType){

     if(this.meshId!=meshId || this.linkId!=linkId || this.linkDirection!=linkDirection){

         this.meshId = meshId;
         this.linkId = linkId;
         this.linkDirection = linkDirection;

         if(roadType == RoadType.HIGHWAY || roadType == RoadType.URBAN_HIGHWAY){
             if(this.currentRoadId != null) {
                 unsubscribeTopic(currentTopic);
             }
         }

         this.currentTopic = this.genUniqueTopic(meshId, linkId, linkDirection);

         if(roadType == RoadType.HIGHWAY || roadType == RoadType.URBAN_HIGHWAY){
             this.subscribeTopic(this.currentTopic);
         }
     }
 }

위와 같이 주기적으로 OVC-M 단말 장착차량의 도로상 이동 정보를 체크하여, Topic을 만들고, 구독을 하면, V2N 서비스를 위한 준비를 마친 것이 됩니다.

추가로 본 과정은 일반적인 V2N 서비스 품질을 고려하여서는 최소 1초마다 진행되는 것이 적절합니다. 고객사의 입장에 따라 주기가 증가할 수 있으나, 주기가 증가할 수록 일부 V2N 서비스 품질이 떨어지게 됩니다.

5.2.2.5. Publish V2N Event detected by OVC-M¶

Publish V2N Event detected by OVC-M 순서에서는 OVC-M가 VAC로부터 해당 단말이 인식한 V2N Event를 수신 받은 경우, 이를 OVS에 리포팅하여 OVS가 다른 OVC 에게 전달하는 과정을 유도하는 과정을 기술합니다.

Topic은 위의 Topic Generation 부분에서 설명된 룰을 따라 설정합니다.

Topic	NEW:12345678
메시지 포맷	8.3.1. OVC-M 비주기보고 메세지 타입 참고

Example Code

var v2xEventReportData = {
  "time": new Date().getTime(),
  "dev_type": 2,
  "dev_id": 12342,
  "event_Type": 201,
  "event_id": 1021,
  "distanceToEvent": 679,
  "location": {
    "lat": latitudeValue[sequence % latitudeValue.length],
    "lon": longitudeValue[sequence % latitudeValue.length]
  },
  "meshid": 57150000,
  "linkid": 4333,
  "roadType": 1
};

sendingMSG = JSON.stringify(eval(v2xEventReportData));
messageSender.publish(utils.eventTopic, sendingMSG, {qos: config.qos}, function(){
  console.log(colors.cyan('Message [JSON | ' + Buffer.from(JSON.stringify(eval(v2xEventReportData))).length + ' Bytes] : '
  + JSON.stringify(eval(v2xEventReportData), 0, 2) + '\n'));
});

5.2.3. V2N Event Notification Reception¶

5.2.3.1. Receive a V2N Event Notification relevant to OVC-M¶

Receive a V2N Event Notification relevant to OVC-M 순서는 OVS에서 타 OVC로부터 수신 받은 V2N 이벤트 중에서 해당 OVC-M와 연계된 이벤트인 경우에 해당 이벤트 메세지를 푸시 형태로 수신하는 순서입니다.

기존 2번 순서에서 Subscribe한 Topic으로 해당 메세지를 수신하게 되며, 해당 단계를 구현하기 위한 샘플 코드는 아래와 같습니다.

Example Code

messageSender.on('message', function(topic, message) {
    var msgs = message.toString();
    var topic = topic.toString();
    var requestId = topic.toString().split('/')[5];

    // 수신한 V2N 메세지 로그 출력
    if (msgs != null){
    console.log(colors.magenta(' == Receive the V2N event Message from OVS == ') + '\n');
    console.log(colors.magenta('Topic :' + topic + '\n'
    + 'Message : ' + JSON.stringify(JSON.parse(msgs), 0, 2) + '\n'));

    // 수신한 메세지 처리 결과를 OVS에 보고하는 함수 호출
    // 상기 함수는 다음 단계와 연계됨
    responseOVSEventMsg(requestId);
    }
});

그리고 이때 수신되는 Event 메세지의 종류는 :ref:`8. 메세지 포맷 <message-format>`의 OVS V2N Message를 참고하시기 바랍니다.

5.2.3.2. Publish the result of the notifcation message handling¶

Publish the result of the notifcation message handling 순서는 OVC에서 4번째 순서에서 수신한 이벤트 처리 결과를 OVS로 송신하는 순서입니다. 본 순서는 향후 OVS를 활용하는 고객사들께서 V2N 서비스 통계 자료 제공에 중요한 과정입니다.

OVS에서 발송한 메세지의 처리 결과를 일정 시간(To-be-specified) 내 수신하지 못하면 정상 처리가 안된 것으로 간주합니다.

처리 결과 코드 (To-be-specified)

Example Code

function responseOVSEventMsg(arg){

    var sendingMessageObj = {
      "results" : 2000
    };

    var sendingMessageJSON = JSON.stringify(sendingMessageObj, 0, 2);

    messageSender.publish(utils.eventAckTopic, sendingMessageJSON, {qos: config.qos}, function() {
      console.log(colors.magenta(' == Successfully sending a ACK message to OVS == ') + '\n');
      console.log(colors.cyan('Message : ' + sendingMessageJSON) + '\n');
    });
}

5. Device 연동 절차¶

5.1. VSC Interface for OVC-G¶

5.1.1. Preparation¶

5.1.1.1. Connect to OVS¶

5.1.1.2. Subscribe a Topic for Receiving V2N Notification¶

5.1.2. Location Report¶

5.1.2.1. Publish OVC-G’s Current Location¶

5.1.2.2. Publish V2N Event detected by OVC-G¶

5.1.3. V2N Event Notification Reception¶

5.1.3.1. Receive a V2N Event Notification relevant to OVC-G¶

5.1.3.2. Publish the result of the notifcation message handling¶

5.2. VSC Interface for OVC-M¶

5.2.1. Preparation¶

5.2.1.1. Connect to OVS¶

5.2.2. Location Topic Update¶

5.2.2.1. GPS Acquisition¶

5.2.2.2. Map Matching¶

5.2.2.3. Topic Generation¶

5.2.2.4. Topic Subscription & Un-Subscription¶

5.2.2.5. Publish V2N Event detected by OVC-M¶

5.2.3. V2N Event Notification Reception¶

5.2.3.1. Receive a V2N Event Notification relevant to OVC-M¶

5.2.3.2. Publish the result of the notifcation message handling¶

5.1. VSC Interface for `OVC-G`¶

5.2. VSC Interface for `OVC-M`¶
